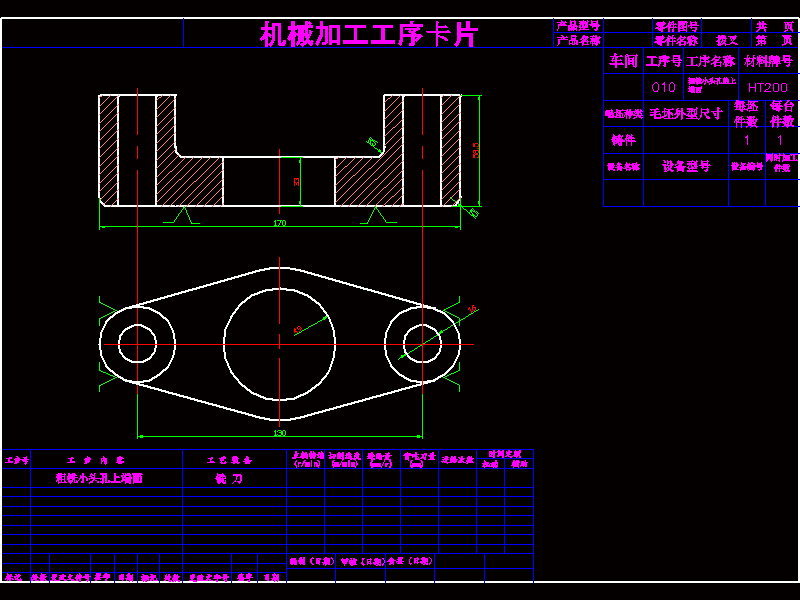

设计铣削上端长 76 两端的 60外圆的端面夹具一副(1:1) 设计砖 37孔的夹具一副(1:1)编制机械加工工艺过程卡 设计说明书一份（只做夹具部分说明，工艺可按照老的来排版注意下） 机械制造基础课程设计 设计题目：制定厚钢板弹簧吊耳零件的加工工艺，设计钻 37孔的钻床夹具 班 级： 学 生： 指导教师： xx年 xx月 xx日 机械制造工艺及夹具课程设计任务书设计题目：制定厚钢板弹簧吊耳的加工工艺，钻 37孔的钻床夹具 设计要求：1.中批生产；2.尽量选用通用夹具。 设计内容：1.填写设计任务书； 2.制订一个中等零件的加工工艺过程，填写工 艺过程卡和工序卡各一张； 3.设计指导教师指定的工序夹具，绘制全套夹具图纸，要求用计算机绘图； 4.编写设计说明书一份，按照毕业论文的格式 写，要求打印文稿。 班 级： 学 生：指导教师： xx年 xx月 xx日一零件的分析零件的工艺分析厚钢板弹簧吊耳共有三组加工表面，现分述如下：1）以 3705 . 00mm孔为中心的加工表面这一组加工表面包括：一个 3705 . 00mm 的孔，尺寸为 762 . 06 . 0mm 的与3705 . 00mm孔相垂直的平面，其中主要加工表面为 3705 . 00mm的孔；2）以 30045 . 00mm孔为中的加工表面这一组加工表面包括：两个 30045 . 00mm 的孔，以及尺寸为 77074 . 00与两个30045 . 00mm 孔相垂直的内平面，以及两个孔的外表面；3）以 10.5mm孔为中心的加工表面这一组加工表面包括：两个 10.5mm的孔二工艺规程设计（一）确定毛坯的制造形式 零件材料为 35 钢，考虑到该零件在汽车中的受力并保证零件的工作可靠性，零件为中批生产，因此，毛坯可采用模锻成型（二）基面的选择基准面选择是工艺规程设计中的重要工作之一。基面选择的正确与合理，可以使加工质量得到保证， 生产效率得以提高。 否则， 加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。 （1）粗基准的选择。以 30mm孔一侧端面为粗基准，以消除 z， x， y三个自由度，然后加一个辅助支承。 （2）精基准的选择。根据基准重合和互为基准原则，选用设计基准作为精基准,当设计基准与工序基准不重合时，应该进行尺寸换算。（三）制订工艺路线 制订工艺路线的出发点，应当是使
