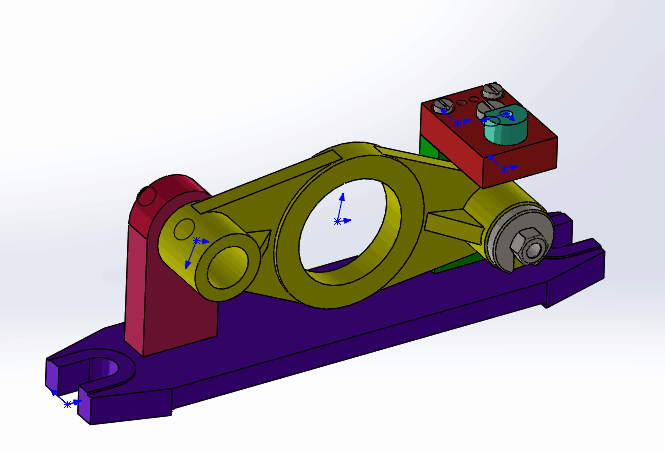

拨叉支架工艺及车φ30孔夹具设计【轴承座】.rar

工厂 产品名称 产品编号 零 件 名 称 零 件 号车间机 械 加 工 工 艺过 程 卡工 艺 装 备 名 称 与 编 号 工时（分）工 序 车 间 工 序 内 容 设 备夹 具 切削工具 量 具 辅 具 准 终 单 件1 铸造毛胚2机加工车间以外圆弧定位，粗铣底面X51立式铣床专用夹具 端铣刀 游标卡尺3机加工车间钻 2-12.5mm的孔Z525立式钻床专用夹具 麻花钻 游标卡尺4机加工车间以底面和 2-12.5mm的孔定位，粗车30H9的孔专用夹具 游标卡尺5机加工车间以30H9的粗车孔和一个侧面定位，半精铣底面X51立式铣床专用夹具 端铣刀 游标卡尺6以底面和 2-12.5mm的孔定位，精车30H9的孔专用夹具 游标卡尺检验入库编 制 主任工程师 定 额 审 核 车间会签 批 准 共 页第 页零件名称拨叉 共 页零件图号机械加工工序卡工序号工序名称第 页材料牌号毛坯状态机床设备 工装夹具工步号安装工步及说明 刀具 量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min10铸造毛胚2030编制 日期 审核 日期零件名称拨叉 共 页零件图号机械加工工序卡工序号工序名称第 页材料牌号毛坯状态机床设备X51立式铣床工装夹具专用夹具工步号安装工步及说明 刀具 量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min10以外圆弧定位，粗铣底面端铣刀游标卡尺1 130 2 0.2 800 492030编制 日期 审核 日期零件名称拨叉 共 页零件图号机械加工工序卡工序号工序名称第 页材料牌号毛坯状态机床设备Z525立式钻床工装夹具专用夹具工步号安装工步及说明 刀具 量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min10钻 2-12.5mm 的孔麻花钻游标卡尺2 12 2 0.15 320 222030编制 日期 审核 日期零件名称拨叉 共 页零件图号机械加工工序卡工序号工序名称第 页材料牌号毛坯状态机床设备C6140车床工装夹具专用夹具工步号安装工步及说明 刀具 量具走刀次数走刀长度/mm切削深度/mm进给量mm/r主轴转速r/min切削速度m/min10以底面和 2-12.5mm的孔定位，粗车30H9的孔车刀游标卡尺1 40 2 0.15 500 452030编
